1 外形尺寸

外形尺寸（內徑、外徑、裝配高度）的確定須以保證軸承強度、剛度、承載能力、使用壽命、安裝要求等為前提。承載能力及壽命預測可以通過理論計算獲得，安全性要求見表1（見軸承型錄919頁）。

通常，在承載能力、使用壽命和安全性一定的條件下，滾子軸承的外形尺寸相對球軸承小，單列軸承的外形尺寸小于多列軸承。

軸承強度及剛度計算可咨詢ZW Z。

2 承載能力

在外形尺寸基本相同的情況下，軸承

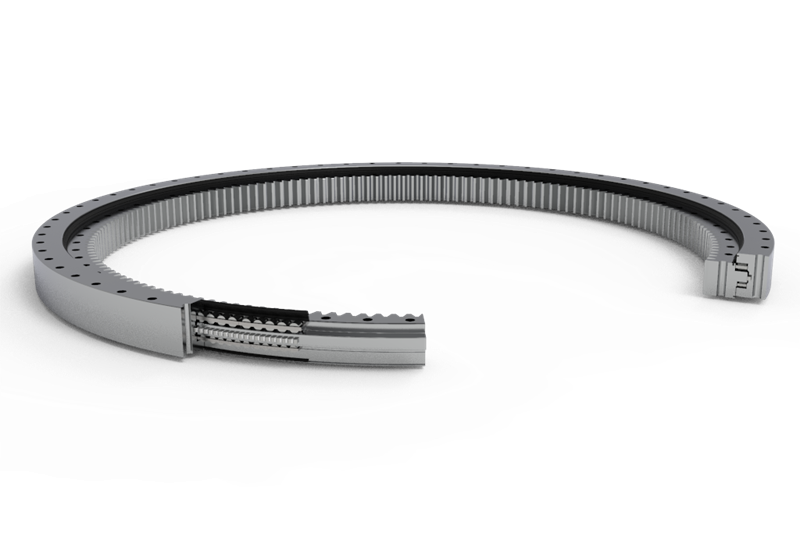

承載能力大小由高到低依次為六排圓柱滾子式軸承、三排圓柱滾子式軸承、四點接觸球式軸承、交叉滾子式軸承。

3 摩擦力矩

球軸承優于滾子軸承，單排滾動體優于多排滾動體，有保持架優于無保持架。軸承啟動力矩及運行力矩的計算請咨詢ZWZ。

4 安裝精度要求

球軸承接觸為點接觸，球軸承運轉阻力小，產品的制造誤差、安裝間隙、支撐座變形等對軸承內部球與滾道接觸的影響較小。在同等載荷條件下，點接觸的接觸應力大于線接觸，所以承載能力低于線接觸。

滾子軸承為線接觸，滾子軸承接觸應力相對球軸承較低，其承載能力大于球軸承。但線接觸運動產生的摩擦阻力大于點接觸，且對軸承的制造精度、安裝精度和支撐座的制造精度及剛性有較高要求。

 因而，當支撐座剛性不足、安裝條件差的場合不宜選擇滾子軸承。

5 剛性

軸承承載能力的計算前提是假定軸承具有足夠的剛度。軸承的剛性是指在載荷作用下，套圈與滾動體接觸部位產生彈性變形的性能。通常，滾子軸承的剛性大于球軸承。適當?shù)妮S承預緊（如負游隙等）和增強支撐座的剛性以提高軸承剛性。

6 可靠性

轉盤軸承通常承受的載荷較大，在滿足承載能力和使用壽命的前提下，應具有一定的安全系數，以保證軸承使用的可靠性。

產品樣本中每一型號轉盤軸承都對應一個承載能力曲線圖，曲線圖可以讓客戶初步地對轉盤軸承進行選型，曲線圖中有兩種類型曲線，一類為靜態承載曲線，表示轉盤軸承保持靜止?fàn)顟B(tài)時所能承受的最大負荷。另一類為轉盤軸承螺栓極限負荷曲線（10.9級線）它是在螺栓夾持長度為螺栓公稱直徑的5倍、預緊力為螺栓材料屈服極限70% 的條件下確定的。

1 靜態選型

1） 選型計算流程

2） 靜態當量載荷計算

2 動態選型

對于連續運轉、高速回轉和其它對轉盤軸承的壽命有具體要求的應用場合，請與ZWZ技術部門聯系。

3 螺栓承載能力驗算

1）把轉盤軸承所承受的極限載荷作為選擇螺栓的載荷；

2）查對載荷是否落在螺栓承載曲線下方；

3）若螺栓承載能力不足，可重新選擇轉盤軸承或與ZW Z技術部門聯系。

為了保證軸承滿足使用要求，客戶在選用ZW Z產品前，請按表填寫供選型使用的相關信息。
